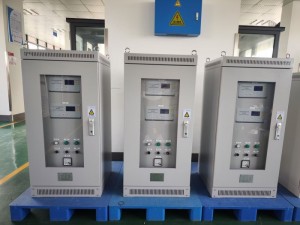

油气管道管线组合恒电位仪

长输油气管道、集输管线、城市燃气管线专用

一、什么是组合恒电位仪

组合式 = 多回路、多输出、多段管线共用一台主机不是单路，是一台带多路阳极输出，同时保护多条管线、多个管段、多个测试桩。

· 长输油气管道

· 油田集输管线

· 多管同沟敷设

· 站场进出站多管线设计的一体化、集中式阴极保护电源。

二、核心特点（油气管道专用）

1.多路组合输出（最关键）

o台主机 → 带 2 路 / 4 路 / 6 路 / 8 路阳极

o每路独立控制、独立电流、独立保护

o同时保护多条管线、不同方向、不同阳极地床

2.数控高频 + 空冷

oIGBT 高频开关，效率≥90%

o体积小、节能、纹波小

o空冷散热，适合野外站场

3.高精度、抗干扰

o电位精度 ±5mV

o适应地铁、高铁、高压线杂散电流干扰区

4.集中管理、无人值守

o一台柜管理全站管线保护

o减少占地、减少维护、降低成本

5.完善报警与保护

o每路独立：阳极开路、短路、过流

o参比断线、过压、过热、防雷

o声光报警 + 远程上传

6.远程监控o4G / Ethernet / RS485

o接入 SCADA、管道调控中心

三、典型系统结构

·主机：组合式高频恒电位仪

·多路阳极输出 → 多个深井阳极 / 浅埋阳极地床

·共用参比电极 / 多路参比

·多路阴极输出 → 多条管线测试桩

·集中控制柜：显示、操作、通讯一体化

四、典型技术参数（管道行业通用）

· 输入：AC220V / AC380V

· 输出：2/4/6/8 路阳极独立输出

· 单路电流：5A/10A/20A/30A

· 输出电压：0～30V / 0～50V

· 控制方式：全数字高频 IGBT

· 控制精度：≤±5mV

· 冷却方式：空冷

· 防护等级：IP54 户外型

· 环境：-40℃～+70℃，野外长期运行

五、和普通单路恒电位仪的区别

· 普通：一台保护一条管线

· 组合式：一台保护多条管线

·占地更少、布线更简单、维护更方便

·适合站场、阀室、多管同沟场景
